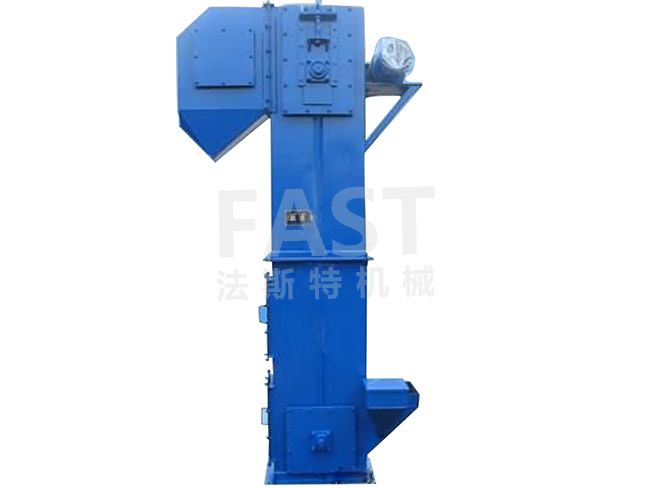

NE系列板鏈斗式提升機

 　　NE系列板鏈斗提升機，適用于粉狀物料到大塊狀等各種物料的垂直提升，它采用流入式喂料替代傳統斗式提升機的掏取式喂料，是傳統斗式提升機的換代產品。該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。
　　NE型板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈式斗式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板鏈斗式提升機主要結構:

　　NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。下部裝置---安裝有自動張緊裝置。

NE系列板鏈斗式提升機主要部件特點:

1.   上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2.   中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3.   下部裝置：安裝有張緊裝置，NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

4.   上下鏈輪采用ZG310-570。整體材質，HB229-269齒面淬火HRC40--48。

NE板鏈斗式提升機優點：

1.   密封性好，環境污染少。

2.   操作、維修方便、易損件少。

3.   使用成本低，由于節能和維修少，使用成本極低。

4.   運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。

5.   結構緊湊，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6.   機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.   輸送能力大，該系列斗式提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。

8.   操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。

NE系列板鏈斗式提升機技術參數表:
